让AMD望而生畏 华硕双核Ares拆解

 ● 双核Ares显卡做工赏析

    毫无疑问，华硕ARES是我们目前所见到的做工最为奢侈的显卡，ARES使用了多达12层PCB，每一颗核心的数字VRM供电方案都基本沿用了Radeon HD 5870公版卡的方案，辅助供电接口增强为八针、八针、六针三个，不过一般使用的时候只需要八针加六针，另一个八针接口则是用来配合极限超频的。

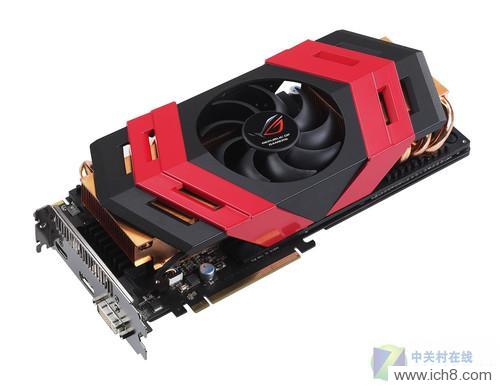

华硕双核ARES显卡

    虽然和ATI HD5970同属于双芯显卡，但是它在公版Radeon HD 5970的基础上，单块PCB集成两颗Radeon HD 5870核心，并搭载2×256-bit 4GB GDDR5显存，频率达到850/4800MHz。

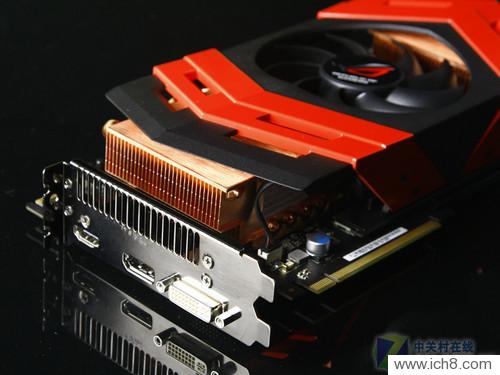

华硕双核ARES显卡局部

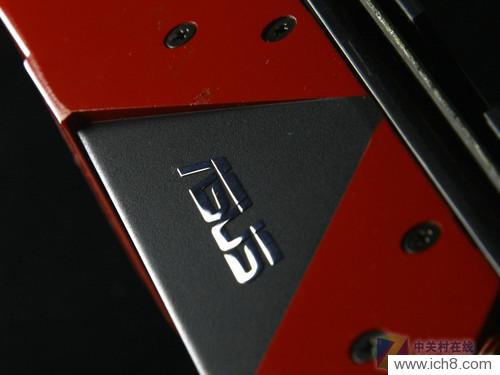

华硕双核ARES显卡局部

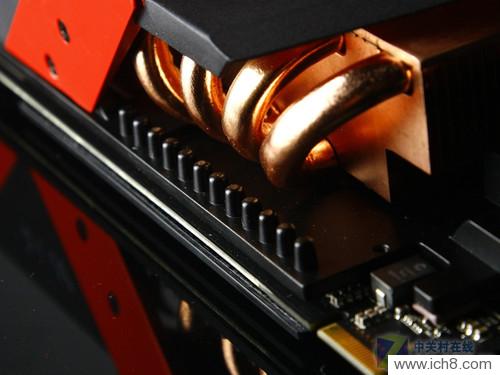

华硕双核ARES显卡局部

    战神Ares依旧延续了华硕ROG玩家国度系列红黑的色调，在规格方面，Ares的核心/显存频率依旧是850/4800MHz，并没有进行任何的缩减，3200个流处理器、4GB DDR5的显存，会为显卡带来世界上最强的性能。

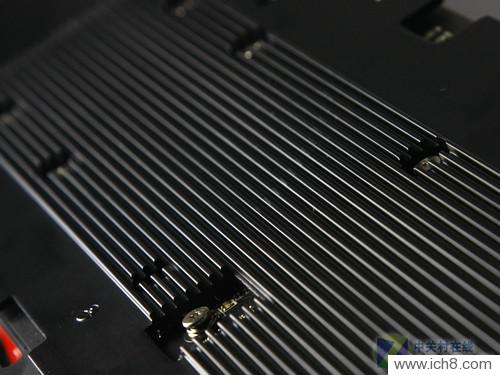

华硕双核ARES显卡背面

    华硕双核ARES显卡在背部覆盖了金属质地的保护散热板，这种设计可以有效帮助显卡获得更好的运行环境，为GPU提供辅助散热，同时对显卡背面元件也提供了有效保护。我们看到华硕双核ARES显卡的背板比公版Radeon HD 5970更为坚实。

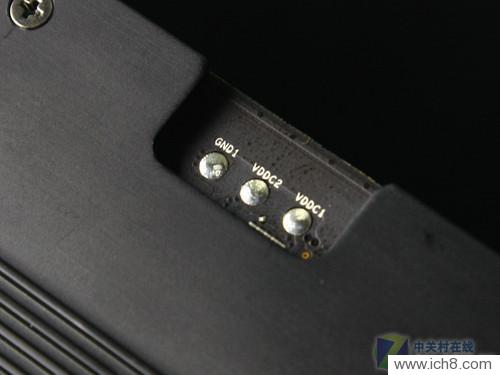

华硕双核ARES显卡电压测试口

    如果你是一个玩家自然对产品超频感兴趣，而极限超频和电压提升息息相关，为了让玩家国度显卡给高端超频用户提供更好的产品使用体验，增加了电压测量点，方便玩家简便的及时把握运行电压。

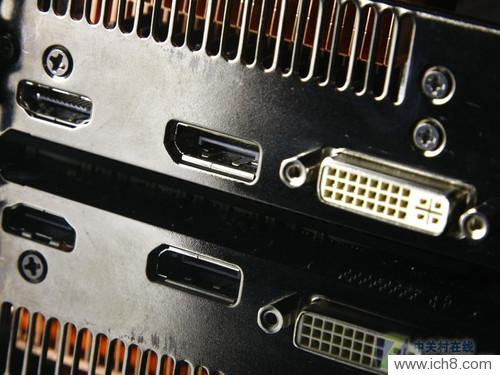

华硕双核ARES显卡输出接口

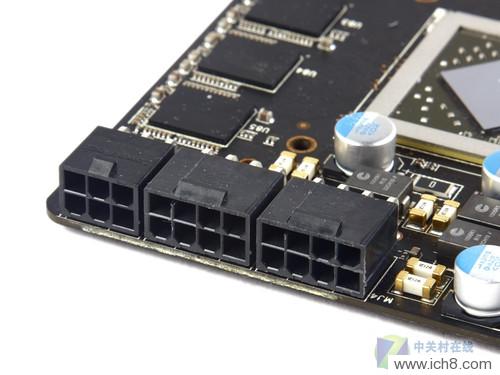

华硕双核ARES显卡供电接口

    双八针加六针辅助供电接口，加上PCI-E插槽的供电能力，这张双核心显卡获得了150+150+75+75=450W的电力输入。

    华硕双核ARES显卡使用了非常朴实的接口方案，一个DVI附加HDMI和DisplayPort接口的设计，几乎可以满足所有用户对于各种环境下视频输出的需求。

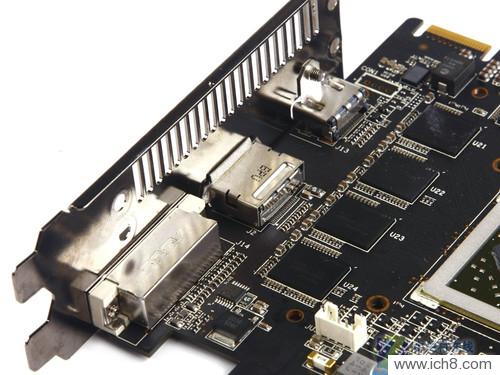

华硕双核ARES显卡输出接口屏蔽设计

    而且值得一提的是，DisplayPort能够实现Dual-Link信号的2560*1600分辨率输出，而HDMI仅能最高输出1920*1200分辨率。同时如果要实现AMD的Eyefinity技术，也需要DisplayPort的帮助。
