菜鸟能看懂 史上最全主板供电用料解析

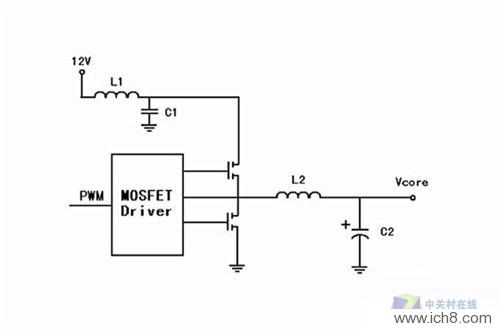

    随着供电设计的不断完善，处理器供电电路已经从过去的N相供电发展成独立供电，即N+1相。AMD主板是率先采用这种供电的，早几年就已经有N+1相供电系统，分别为CPU核心和处理器内部的内存控制器供电。Intel主板一直沿用的传统的供电系统（事实上由于处理器内部只有CPU核心）。在酷睿i系处理器的推出之后，由于CPU内封装了GPU，并包含内存控制器、PCI-E总线等北桥功能，因此相对应的主板供电设计发生了巨大的变化。

    为了满足酷睿i3处理器的供电需要，H55主板处理器供电的设计更为严格。除了保证CPU核心的供电需求外，GPU核心、内存控制器（原北桥功能）同样需要独立的供电电路，N+1+1相电路设计随即产生。

    那么什么是N+1+1多相独立供电呢？即所谓的“N+1+1”相供电设计，是其中“1”组供电专供内存控制器（原北桥功能电路）使用，让三级缓存、HT总线和内存控制器与核心使用不同的电压；另一个“1”组供电给处理器内部GPU核心供电；另外的“N”组供电则为处理器服务。

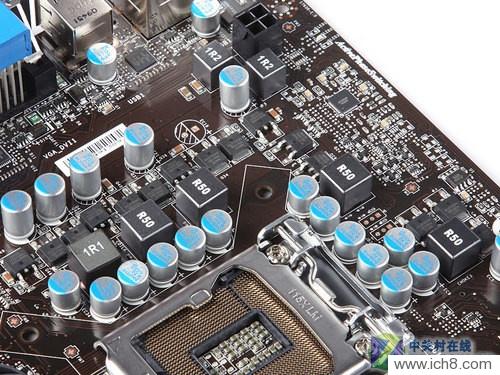

微星H55M-E33

    以微星H55M-E33主板的供电电路为例，这款主板采用了典型的3+1+1多相独立供电设计，一个“1”是为了给处理器集成的PCI-E总线、内存控制器等北桥工作供电，而另一个“1”是为了给独立的GPU核心供电，3相供电为CPU核心供电。

    显然这样的设计更能满足酷睿i3处理器的需要。在使用整合显卡时，酷睿i3 530处理器的TDP为73W，其默认电压为1.2V，那么供电电流大致为60A左右，采用4+1+1多相独立供电设计，也就是说4相供电每相通过的电流约15A，而由标准的供电元件设计来看，每相供电电路经过的电流在20A以下就是非常优秀的设计了。

    以此类推，如果使用“5+1+1相供电设计”，那么每相供电通过的电流理论上为12A，而“6+1+1相供电设计”理论上每相供电电流则是10A，都非常低。但这仅仅停留在理论上，如何按照实际运行来看，每相供电电路通过的电流并非全部相同。有部分供电电路可能运行在20A，有部分只有10A，甚至电路过多时，有几相基本上处于空置状态，即根本没使用上，这就是典型的性能浪费了。

关键词：供电相数独立设计
实用指数：★★★★

小结：

    由于英特尔酷睿i系处理器架构发生了巨大的变化，为确保处理器供电的稳定，在H55系列主板上均采用了N+1+1相供电设计（P55采用N+1相供电设计）。用户在选购H55主板时，请认清供电电路独立设计。
